¿Alguna vez tuvo problemas con la visión en perspectiva que distorsionaba sus diseños arquitectónicos? Si bien son hermosas, estas representaciones pueden engañar a la vista con dimensiones sesgadas, deformando las paredes y desalineando detalles cruciales. Ahí es donde la vista ortográfica brilla, ofreciendo precisión milimétrica sin conjeturas.
En esta guía, descubrirás:
✅ Por qué la vista ortográfica no es negociable para dibujos técnicos y documentos de construcción?
✅ Cómo D5 Renderla nueva Vista ortográfica elimina las soluciones torpes?
✅ Consejos profesionales para dominar las vistas ortopédicas—desde secciones hasta efectos estilizados— en un solo flujo de trabajo
1. El dilema de la precisión en la visualización arquitectónica
En la visualización arquitectónica, la vista en perspectiva, si bien es visualmente dinámica, con frecuencia distorsiona la realidad. Las paredes parecen afiladas, las columnas parecen desalineadas y las dimensiones críticas se vuelven poco fiables. Esto socava la precisión de los dibujos técnicos, donde la precisión milimétrica es importante para la construcción.
La vista ortográfica (vista ortográfica) resuelve este problema al eliminar la distorsión de la perspectiva y garantizar representaciones fieles a escala de los planos de planta, los alzados y las secciones. Sin embargo, la mayoría de los renderizadores en tiempo real obligan a los artistas a cambiar de software o a confiar en complementos, hasta ahora.
D5 Render 2.11: Vista ortográfica nativa, ¡por fin aquí!
D5 RenderLa última actualización ofrece una solución revolucionaria con tecnología nativa vista ortográfica soporte: eliminar las engorrosas soluciones de una vez por todas. Esta nueva y potente función le permite alternar sin esfuerzo entre las vistas en perspectiva y ortográfica, al tiempo que conserva todas las capacidades de edición, sin sacrificar la calidad de la impresión ni la eficiencia del flujo de trabajo.
Experimente la precisión con estas características sobresalientes:
- Cambie fácilmente los modos de renderizado con un solo clic (acceso directo P) para lograr transiciones instantáneas del flujo de trabajo.
- Mantenga una escala perfecta mientras gira libremente las vistas ortográficas, lo que resulta ideal para diagramas técnicos.
- Mejore los diagramas con efectos artísticos como Outline y AO estilos: ahora disponibles en modo ortográfico.
- Mantén la fluidez de los flujos de trabajo con la sincronización automática en las plataformas SketchUp, Blender y 3ds Max.
👉 ¡Explore las actualizaciones completas de la D5 2.11!
2. Cómo la Vista ortográfica de D5 Render optimiza el flujo de trabajo
La vista ortográfica es indispensable para los dibujos técnicos (planos de planta, elevaciones), la documentación de construcción y la verificación del diseño, donde la distorsión de la perspectiva compromete la precisión. Garantiza una representación a escala perfecta para la coordinación del BIM, los detalles de fabricación y las presentaciones esquemáticas.
Tradicionalmente, estas tareas exigían múltiples herramientas especializadas, pero D5 Renderde Parallel Projection, cuando se combina con la configuración avanzada de la cámara, reconfigura el flujo de trabajo mediante potentes integraciones:
2.1 Vista ortográfica y alineación de múltiples vistas: garantizar perspectivas consistentes
D5 RenderLa vista ortográfica, junto con su alineación multivista, transforma las vistas arquitectónicas con una eficiencia sin precedentes. Cambia instantáneamente entre perspectivas isométricas alineadas y otros seis ángulos preestablecidos sin salir del modo de vista ortográfic, lo que reduce las horas de ajustes manuales de la cámara.
Con solo un clic, puedes:
• Genere vistas isométricas y alineadas perfectas para presentaciones esquemáticas

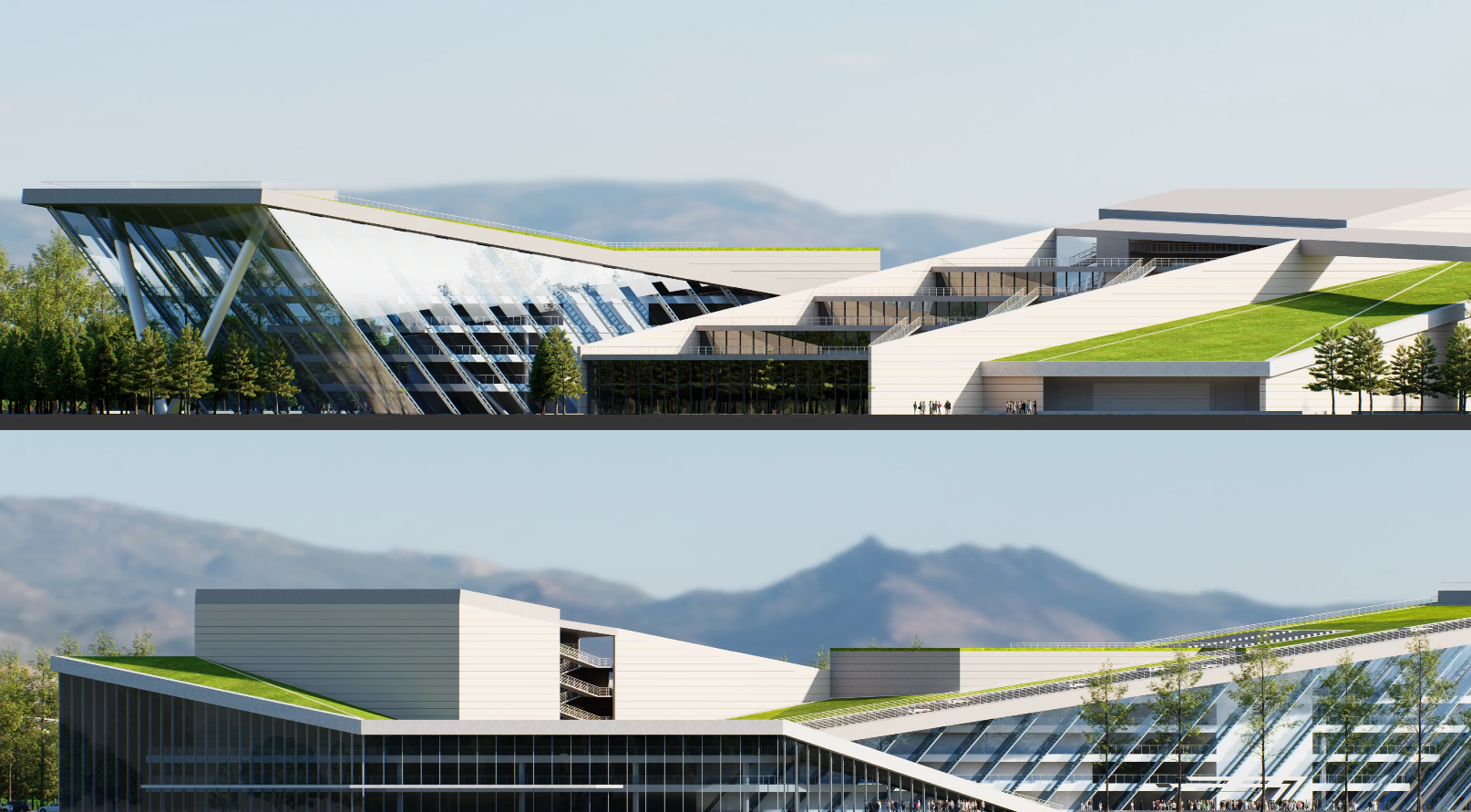

• Se ajusta a las elevaciones superiores, frontales y laterales estándar sin distorsionar la perspectiva
• Mantenga una escala uniforme en todas las vistas para obtener dibujos técnicos precisos
2.2 Vista ortográfica + Herramienta de sección: generación de vistas de sección precisas

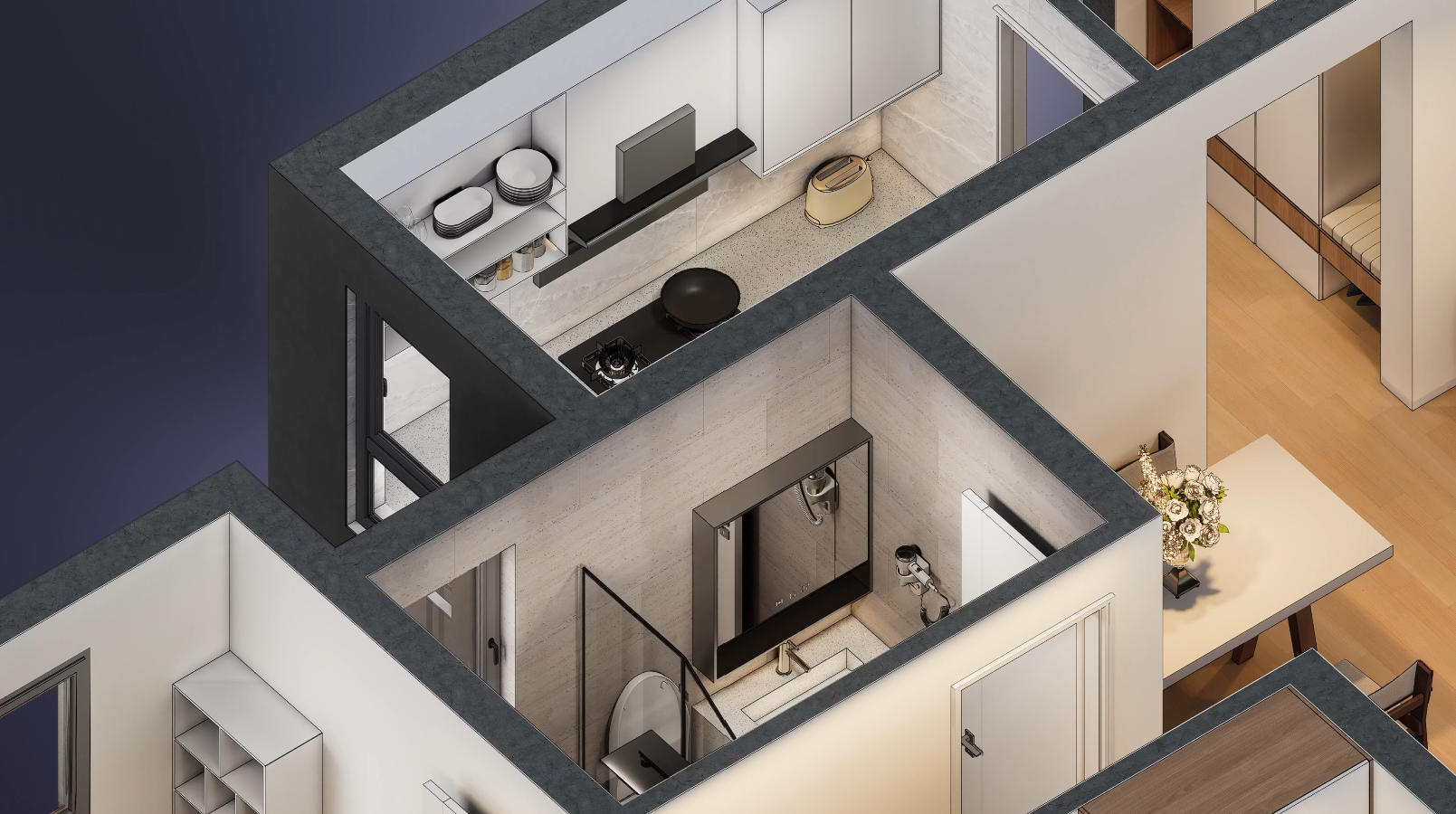

Para arquitectos y diseñadores, la integración de la vista ortográfica y las herramientas de sección en D5 Render mejora significativamente la creación de dibujos técnicos. Al eliminar la distorsión de la perspectiva, la vista ortográfica garantiza que cada corte de sección se renderice con una escala precisa de 1:1, lo que reduce la necesidad de realizar correcciones que suelen asociarse a las vistas distorsionadas.
Las herramientas de sección proporcionan un control detallado, lo que permite a los usuarios revelar meticulosamente relaciones interiores complejas, como las conexiones estructurales y las secuencias espaciales. Esta combinación ofrece una claridad instantánea y la flexibilidad necesarias para girar las secciones libremente sin comprometer la precisión dimensional.
La verdadera ventaja de este flujo de trabajo se hace evidente durante las presentaciones a clientes o contratistas. Lo que antes requería un engorroso cambio entre el software de modelado y el de dibujo ahora se puede lograr en directo dentro de los renderizados.
2.3 Vista ortográfica y efectos estilizados: mejora del dibujo técnico
Para arquitectos y diseñadores que trabajan con documentación precisa, D5 Renderde Parallel Projection aporta una claridad que cambia las reglas del juego, especialmente cuando se combina con sus estilizadas herramientas de visualización. Los estilos de contorno ofrecen contornos nítidos y de calidad arquitectónica, perfectos para documentos de construcción y diagramas anotados. Mientras tanto, oclusión ambiental (AO) mejora de forma inteligente la percepción de profundidad y, al mismo tiempo, mantiene la escala crucial de 1:1 requerida para la precisión técnica. Esta poderosa combinación transforma la forma en que los equipos comunican la intención del diseño. Ya no tendrá que exportar a un software de ilustración independiente: ahora puede generar dibujos de construcción y estudios esquemáticos listos para su presentación directamente a partir de su modelo 3D, con una fidelidad dimensional perfecta en cada paso.
3. ¿Por qué la Vista ortográfica de D5 Render supera a la competencia?
Los flujos de trabajo tradicionales requieren alternar entre distintos programas de dibujo o luchar contra complementos poco fiables solo para obtener dibujos técnicos precisos. Pero D5es nativo vista ortográfica cambia el juego. No hay que perder el tiempo con los guiones ni realizar exportaciones complicadas: basta con hacer clic una vez y cambiar de modo al instante.
🔹 No más complementos, no más problemas
Mientras que la competencia te obliga a instalar herramientas adicionales para el renderizado ortográfico, D5 hornea esta función directamente en el motor. Presiona Py listo: tienes una vista ortográfica perfecta, lista para diagramas, secciones o elevaciones.
🔹 Herramientas de sección que realmente funcionan sincronizadas
¿Alguna vez has tenido problemas con un plano de recorte que no respeta la escala? La herramienta de sección de la D5 se integra perfectamente con la vista ortográfica, lo que garantiza que los cortes se mantengan en una escala real de 1:1, incluso cuando se giran o ajustan. No más secciones distorsionadas que entorpezcan la coordinación de tus eurodiputados.
🔹 Dos tipos de renderizados, sin trabajo adicional
¿Por qué perder tiempo renderizando dos veces? La D5 le permite alternar entre fotografías en perspectiva realistas y dibujos técnicos con píxeles perfectos en el mismo archivo. Esto se traduce en presentaciones más rápidas para los clientes, documentos de construcción más fluidos y sin correcciones de última hora debido a las perspectivas engañosas.
4. Paso a paso: Dominar las vistas ortográficas en D5 Render
PASO 1: Asegúrese de que está ejecutando D5 Render 2.11 o posterior
PASO 2: Activar la Vista ortográfica en D5 Render 2.11

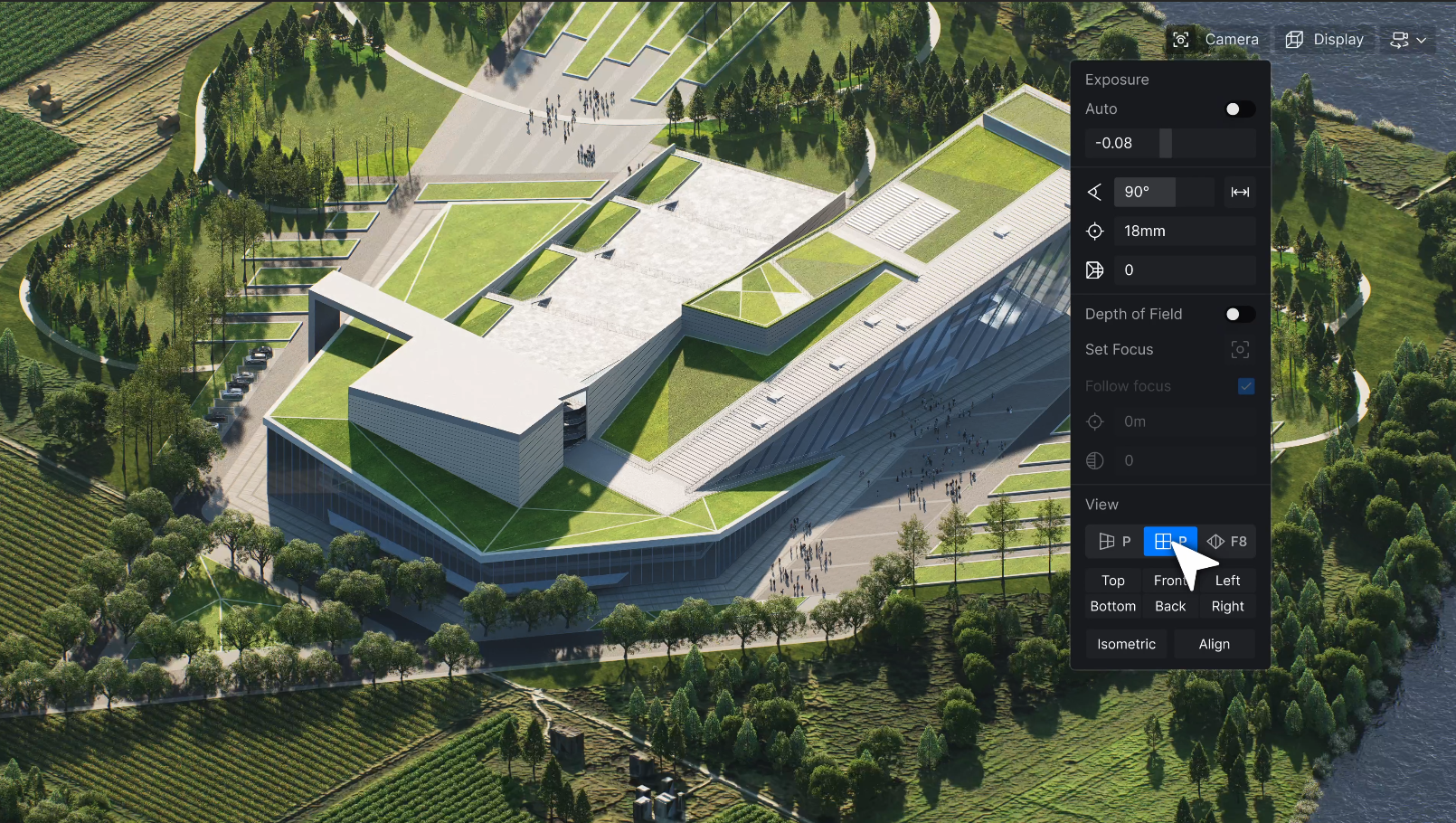

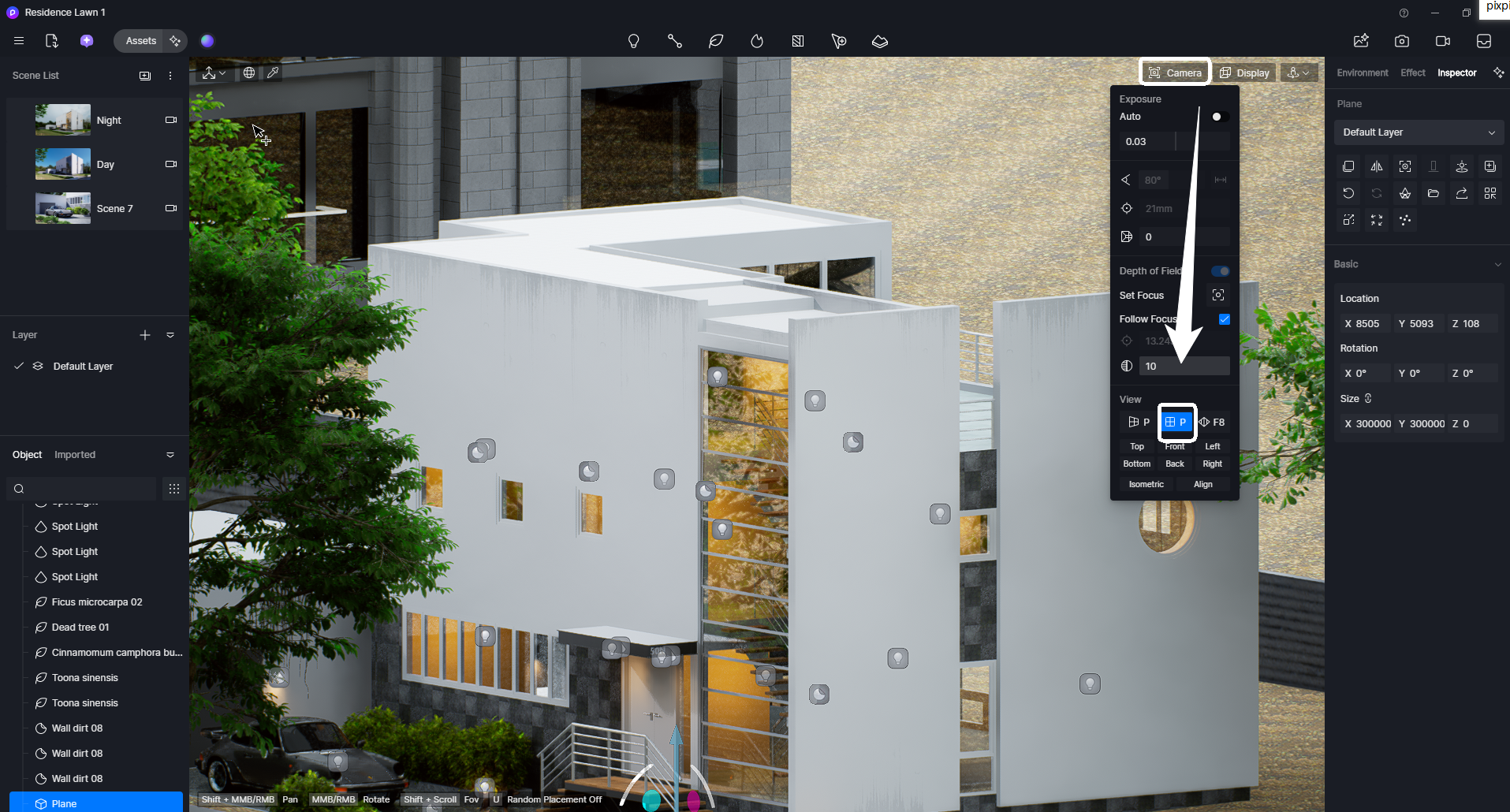

En la esquina superior derecha de la pantalla de vista previa, vaya a la sección «Cámara» → «Ver» y haga clic en el botón «Paralelo» (tecla de acceso directo: P). El modo de vista ortográfic también es compatible con el modo Contorno y AO efectos de renderizado estilizados para satisfacer diversas necesidades de dibujo.
Consejo: La vista ortográfic de D5 Render ahora admite la vista paralela a través de los complementos LiveSync para SketchUp, Blender y 3ds Max.
PASO 3: Combinaciones de flujo de trabajo potentes (donde D5 brilla)

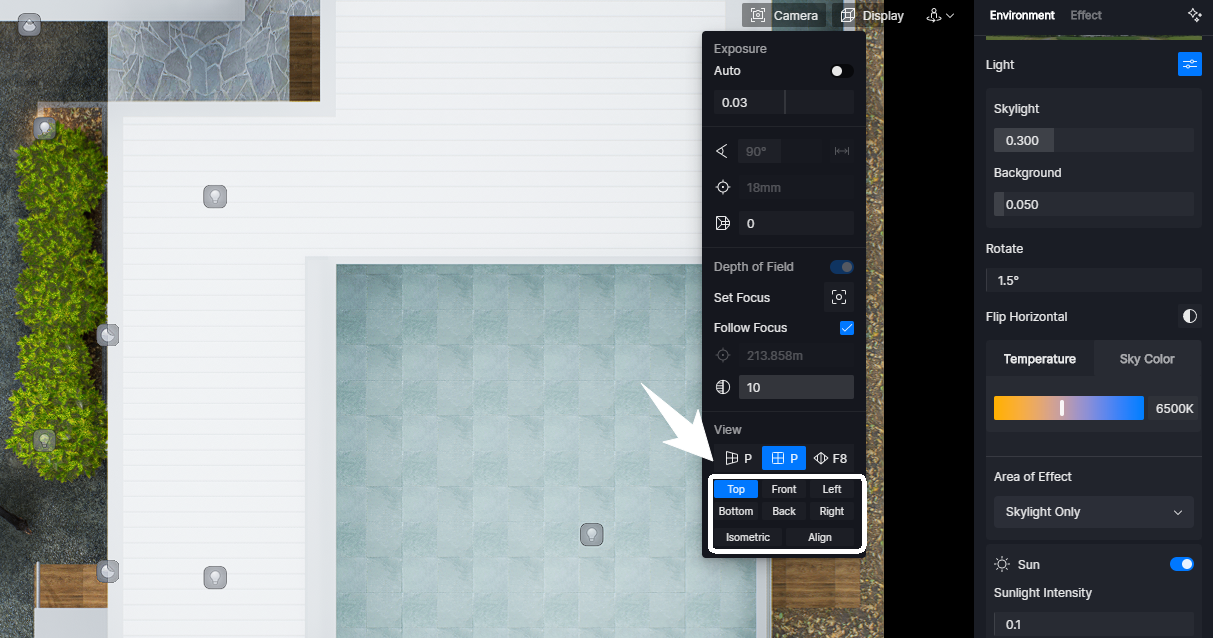

1 ️ Para cambiar entre diferentes vistas, como Align e Isometric, ve a la sección «Cámara» → «Ver» y haz clic en cualquiera de las ocho vistas preestablecidas de la parte inferior; con un solo clic, la perspectiva cambia instantáneamente.

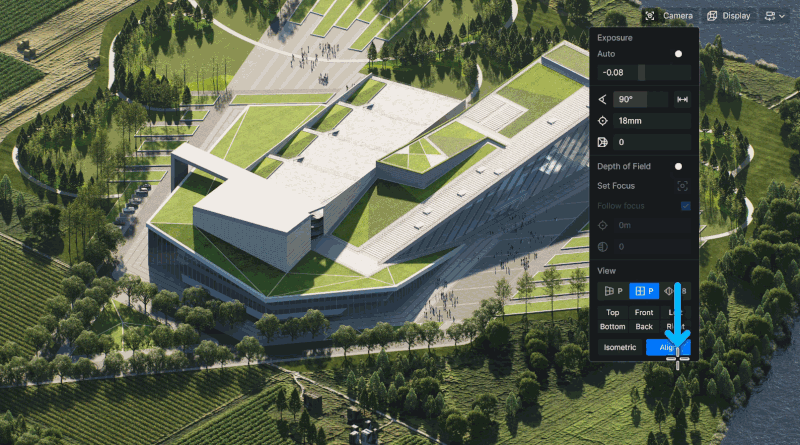

Consejo profesional: Render D5 2.11es nuevo Alinear La herramienta de visualización te permite alinear sin esfuerzo la cámara de forma perpendicular a cualquier superficie; solo tienes que hacer clic en el botón «Alinear» y, a continuación, seleccionar una cara en la ventana gráfica. La cámara se ajusta automáticamente para obtener vistas perfectamente encuadradas.

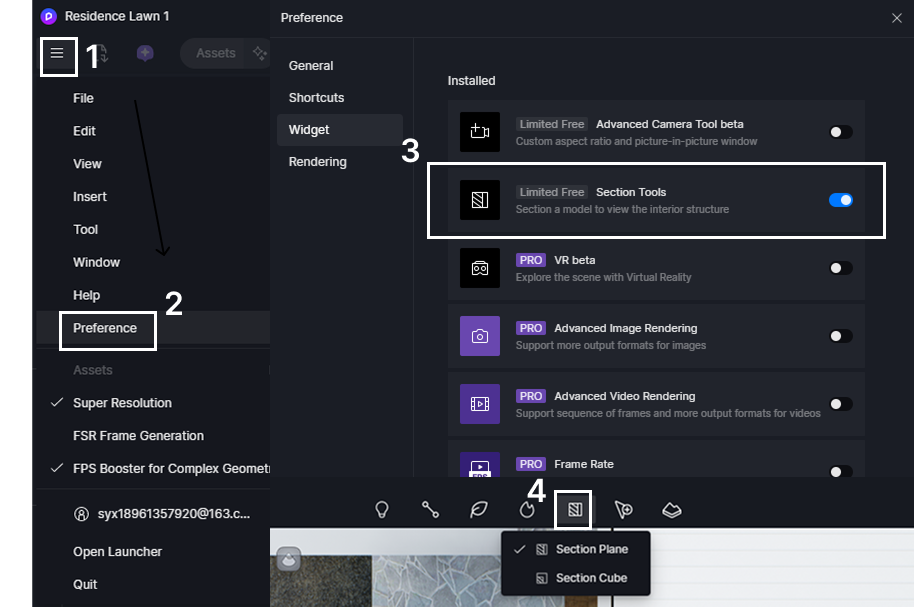

2 ️ Una vez que hayas configurado el modo de vista ortográfic y quieras seguir trabajando con las herramientas de sección (o renderizando las vistas de sección), primero debes habilitar el widget «Herramientas de sección» en Preferencias > Widget. Una vez activado, puedes añadir un plano de sección o un cuadro de sección desde la barra de herramientas superior para examinar la estructura interna del modelo con precisión. (Para ver los pasos detallados, consulta la guía visual que aparece a continuación 👇)

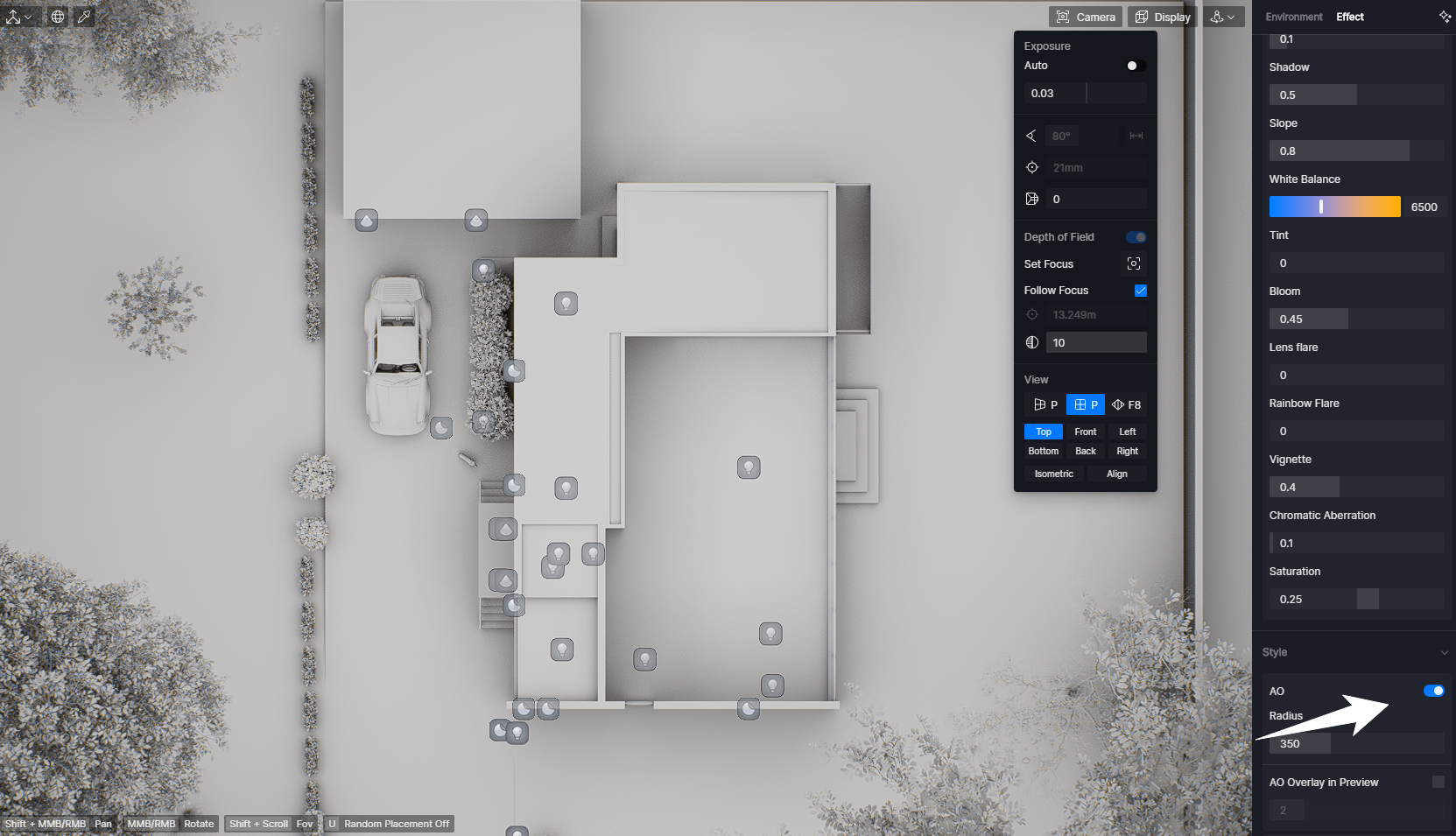

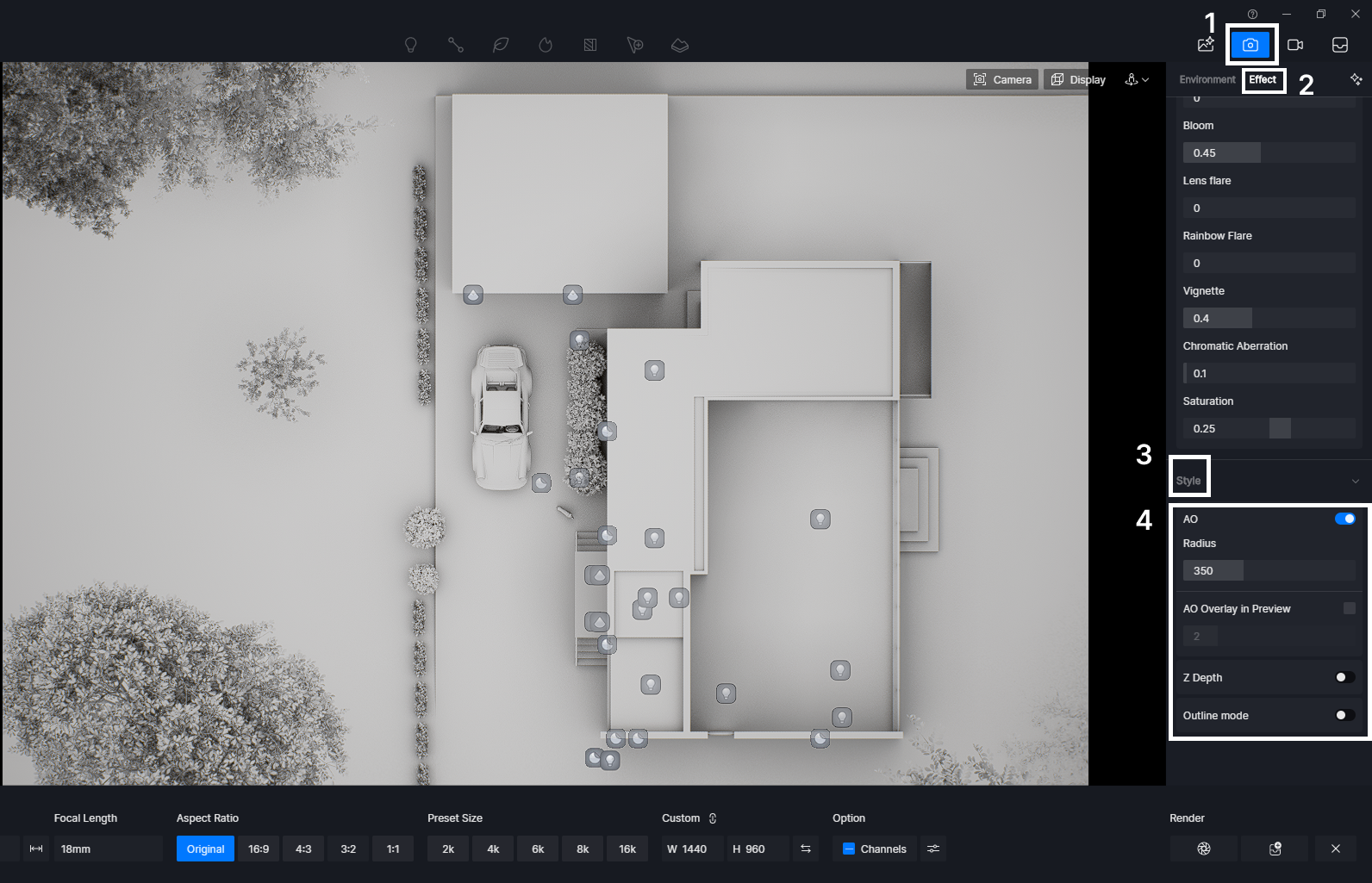

3 ️ Para aplicar efectos estilizados como AO mientras mantienes la vista de vista ortográfic, simplemente haz clic en el icono de la cámara en la esquina superior derecha, navega hasta la configuración de «Efectos», desplázate hasta la parte inferior y activa AO en las opciones de «Estilo» con un solo clic. (Para ver los pasos detallados, consulta la guía visual que aparece a continuación 👇)
Consejo: Puede generar directamente una imagen en modo AO o exportar un mapa de canales AO.
PASO 4: Exportación inteligente: ¿necesita visualizaciones técnicas y de presentación? ¡No hay problema!

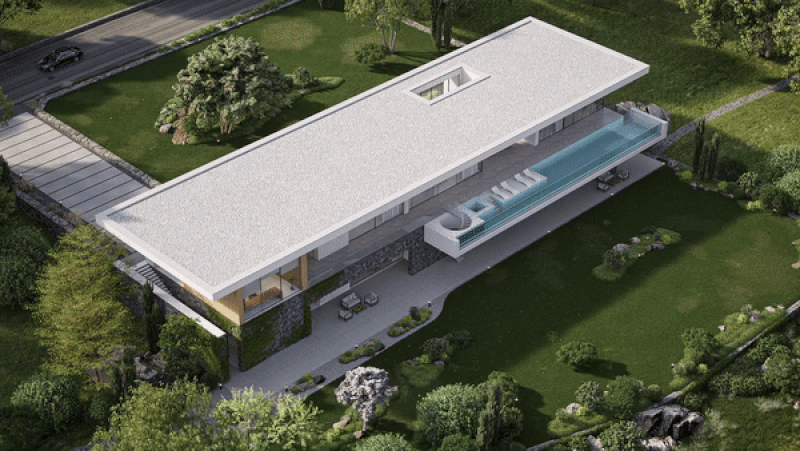

- Cambie al modo de perspectiva para obtener ángulos de visión naturales y, a continuación, exporte impresionantes renderizados para las presentaciones de los clientes, todo ello con actualizaciones en tiempo real mientras trabaja.
- Para necesidades técnicas, exporte archivos PNG con transparencia mediante Alpha Channels, ideales para superposiciones perfectas en CAD o Photoshop. Seleccione fácilmente canales adicionales en la configuración de renderizado para incluir máscaras, lo que mejorará sus capacidades de posprocesamiento.
Este flujo de trabajo fluido garantiza que puedas gestionar tanto la precisión técnica como la presentación creativa en una potente herramienta.
5. Conclusión sobre la visión ortográfica del D5: la precisión que cambia las reglas del juego
La vista ortográfica es el héroe anónimo de la visualización arquitectónica, ya que ofrece diseños precisos y sin distorsiones que las vistas en perspectiva simplemente no pueden igualar. ¿Con D5 Renderde vista ortográfic nativa, la precisión ya no significa sacrificar la eficiencia. Desde dibujos técnicos impecables hasta presentaciones refinadas, D5 lo hace perfecto. ¿Está preparado para mejorar su flujo de trabajo? 🚀
