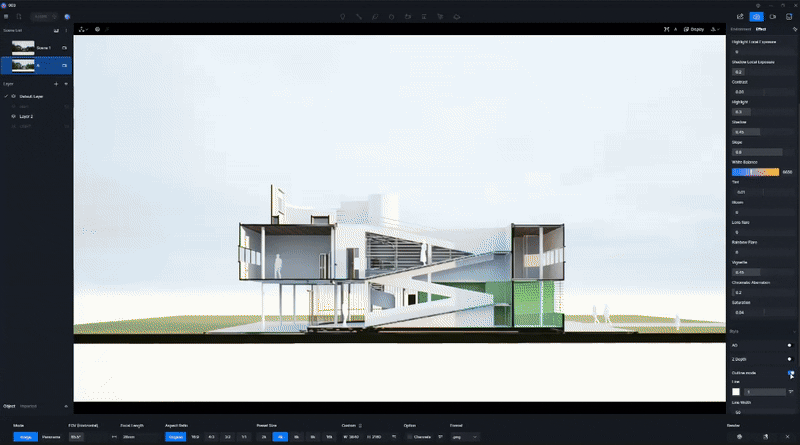

建築断面図レンダリングを素早く見事に仕上げるコツ

建築セクション図面をクリーンで魅力的に仕上げ、デザインのストーリーを瞬時に伝える方法について考えたことはありますか？建築ビジュアライゼーションの世界では、パワフルなセクション図面がノイズを切り裂き、立面図や平面図では表現できない建物の内部の生命感を明らかにします。

従来、このようなビジュアルを実現するには、外部プラグインやPhotoshopのようなツールでの後処理を必要とすることが多かった。しかし D5 Render, これにより、追加ツールを必要とせず、美しい断面図をソフトウェア内で直接作成できるようになりました。

🚀要点 建築断面図をマスターする

• D5のリアルタイムビジュアライゼーション とカスタマイズオプションにより、セクション図面の詳細を完全にコントロールできます。
• D5のSection PlaneとSection Cubeにより、正確でダイナミックな建築断面図を簡単に作成できます。
• D5のアセットライブラリからキャラクター、車両、家具を追加して、セクションレンダリングにリアルなコンテキストを加えましょう。
• ユニークな結果を得るには D5のアンビエントオクルージョン（AO） とアウトライン・モードで、洗練されたアーティスティックな外観に。

1.D5 Renderでモデルをセットアップする

最高の断面図は、よく準備された模型から始まる。ありがたいことに、モデルを D5 Render は簡単です。以下を含む、すでに使用しているすべての主要モデリングツールとシームレスに同期します。 SketchUp, Rhino, などがあり、進行中の作業をD5に直接簡単にプッシュすることができます。一度インポートすれば、膨大な D5資産ライブラリ マテリアルを適用し、ライティングを設定し、完璧な環境を瞬時に作り上げることができます。

ちょっとしたヒント: より没入感のある雰囲気を作りたい場合は、背景プレーンを追加して、むき出しのスカイラインなどの不要な要素を隠すことを試してみてください。これにより、視聴者の注意を建物とセクションレンダリング自体に集中させることができます。

D5 Renderの活用 精密なセクションツール

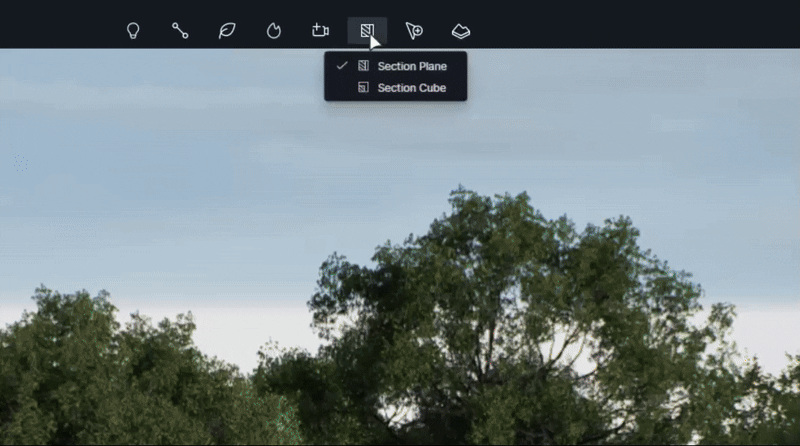

シーンが設定できたら、正確な建築セクションを作成する核心に飛び込みましょう。D5は、アプリ内に専用のセクションツールを提供しています。このパワフルな機能は、モデルを切断するための2つの主要ツールを提供します: セクション・プレーン そして セクション・キューブ.

セクションプレーンきれいな2D解剖のために

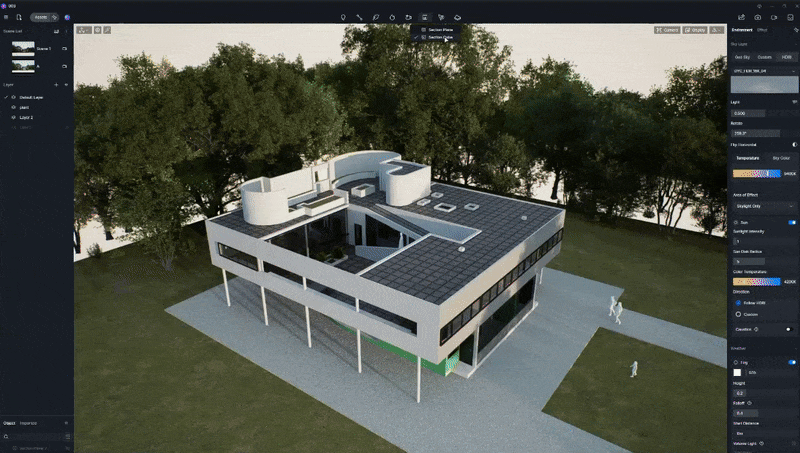

断面平面は、モデルをわかりやすく、グラフィックにスライスするのに最適なツールです。

- スマートスナップ: セクションプレーンを有効にするだけで、モデルのサーフェスに自動的にスナップします。壁、床、またはあらゆる構造要素に合わせるのに最適です。

- カスタマイズ可能なフィル:塗りつぶしオプションを有効にすると、断面にソリッドカラーやカスタムパターンを追加できます。これにより、平面図や立面図のような技術的な図面の可読性が劇的に向上します。

- 照明のリアリズム: 「ライトの影響を受ける」を有効にすることを忘れないでください。この微妙ですが重要な設定により、セクションカット内に自然な照明が作成され、ダイアグラムがより統合的でリアルに感じられます。

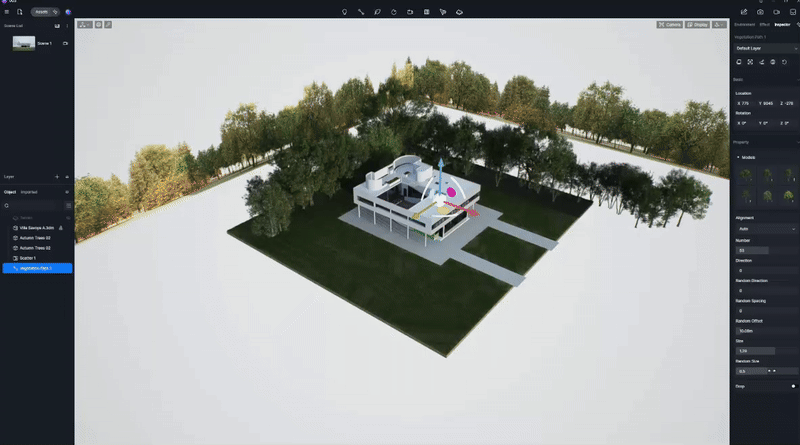

セクション・キューブ：ダイナミックな3D探索のために

空間的関係をより詳細に分析するには、セクション・キューブにステップアップする。

• ‍正確な配置:キューブの位置やサイズを簡単に変更し、建物の特定エリアを切り離すことができます。階段、部屋のレイアウト、循環経路など、重要なスペースに焦点を当てることができます。‍
• 複数の視点:建物全体に複数のセクションキューブを配置することで、外観のフォルムと内部の機能性の両方を明らかにする包括的なカットアウェイビューを作成できます。‍
• ダイナミックな調整:ありがとう D5 Render'のユニークなリアルタイムビジュアライゼーションにより、各セクションキューブの位置と寸法をその場で微調整できます。これにより、強調したい特定の建築的特徴をハイライトするようにビューを即座に調整でき、プロセス全体を通じて精度と柔軟性を確保できます。

これにより、外観のフォルムと洗練されたインテリアレイアウトの両方について完全なストーリーを伝える、強力な建築セクションレンダーを1つ作成することができます。

3.建築セクションに生命を吹き込む

セクションレンダリングを設定したら、それに命を吹き込む時です。 D5 Render'のパワフルなアセットライブラリにより、これは非常に簡単です。

• に向かう。 D5のアセットライブラリ を使用し、「"スタイライズド」" モデルカテゴリのアセットを選択します。ここでは、さまざまなビジュアルスタイルにシームレスに統合できるように設計された、厳選されたキャラクター、車両、家具、植栽を見つけることができます。
• これらのモデルをカットアウェイビュー内に配置することで、コンテクスト、スケール、親近感のあるリアリズムが即座に追加され、スペースがどのように使用されるかを正確に示すことができます。例えば、キャラクターや乗り物をセクションレンダーのカットアウトエリアに配置することで、コンテクストとスケールが与えられ、ビジュアライゼーションがよりリアルに感じられるようになります。

このステップは、デザインの現実的な機能性と雰囲気を示し、ビジュアライゼーションを現実的なものにするだけでなく、人が住んでいるように感じさせるために非常に重要です。

4.高度な断面図：ユニークな結果を生むブレンド・テクニック

建築部門に、より様式化された、あるいは芸術的な外観を求める人向け、, D5 Render にはいくつかのオプションがある。

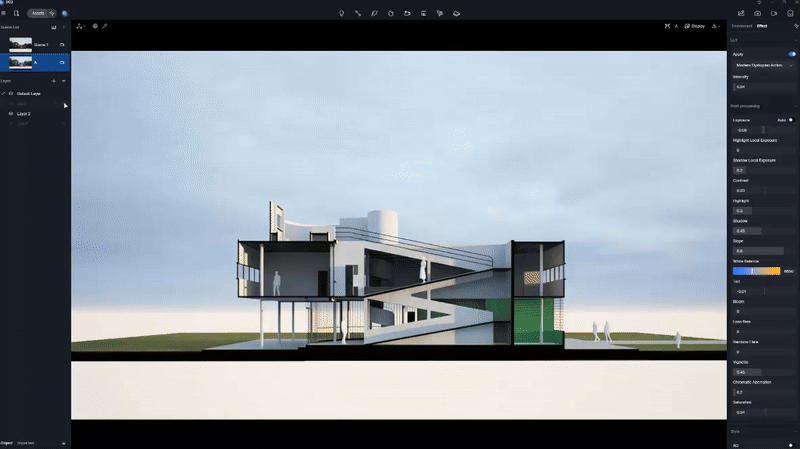

有効化 D5のアンビエントオクルージョン（AO）:この機能は、凹んだ部分の暗さを強調し、室内空間に奥行きと深みを与えます。AO半径を微調整することで、特定のエリアに影を落とす度合いを調整でき、レンダリングがより洗練されたプロフェッショナルな仕上がりになります。

アウトラインモードをマスターする： 構造を際立たせる鮮明でグラフィカルな外観を得るには、アウトラインモードをオンにします。白い背景と太い黒のアウトラインを組み合わせ、内側の輪郭を調整し、外側の線幅を最大にして最大のインパクトを実現することを忘れないでください。

レイヤーを重ねてカスタムルックに： 本当のマジックは、スタイルを組み合わせたときに起こります。きれいなアウトライン、奥行きを強調するAO、リアルなベースなど、別々のパスを書き出して、ポストプロダクションでレイヤーしましょう。このワークフローは無限の可能性を引き出し、プレゼンテーションに最適なユニークでプロフェッショナルなダイアグラムを、カスタム注釈付きで作成できます。

5.結論 D5 Renderで断面図をマスターする

と D5 Render, 、見事な建築セクション図面を作成することがかつてないほど簡単になりました。精度、ダイナミックなパース、またはリアリズムのタッチを求めている場合でも、手元のツールを使用して、デザインを真に際立たせるビジュアルを作成できます。外部プラグインは不要で、シームレスで高速なワークフローを実現します。

建築レンダリングのレベルアップの準備はできていますか？ 今日からこれらのヒントを試してみよう そして、あなたのセクションのドローイングが、かつてないほど生き生きとしたものになるのをご覧ください。
